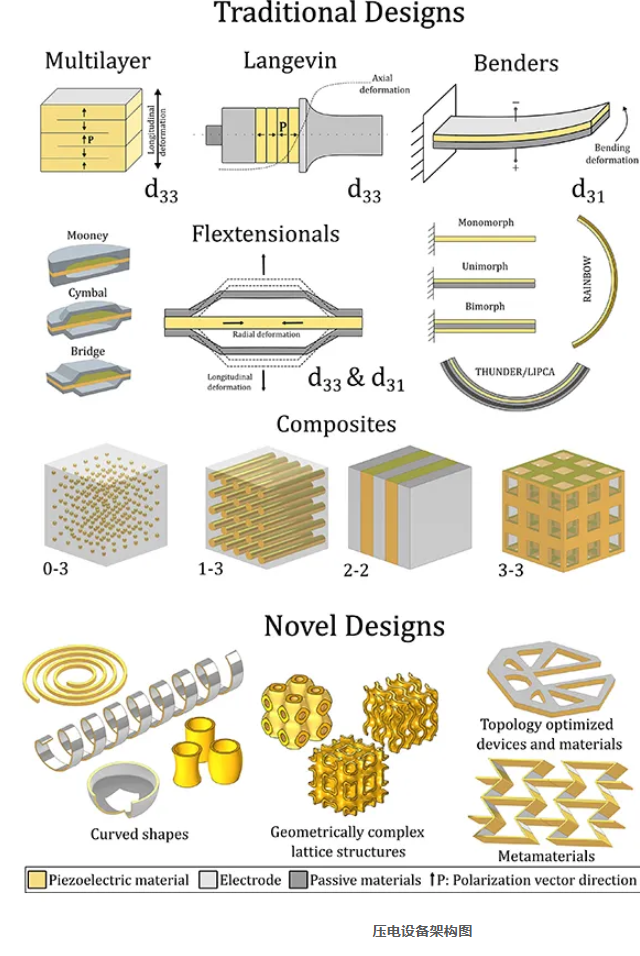

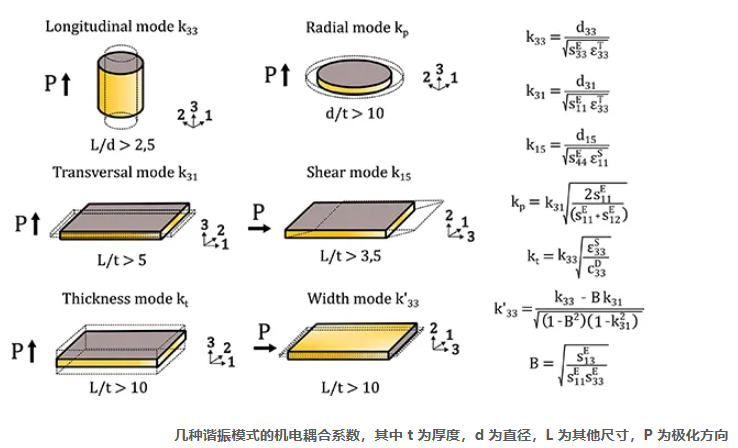

此外，形状相关的另一个关键因素是曲率。弯曲结构中，由 d₃₃ 分量引起的位移在边缘处更显著，并且压电正应力所产生的弯矩在曲面结构中明显大于直线结构，从而进一步增强了压电响应。

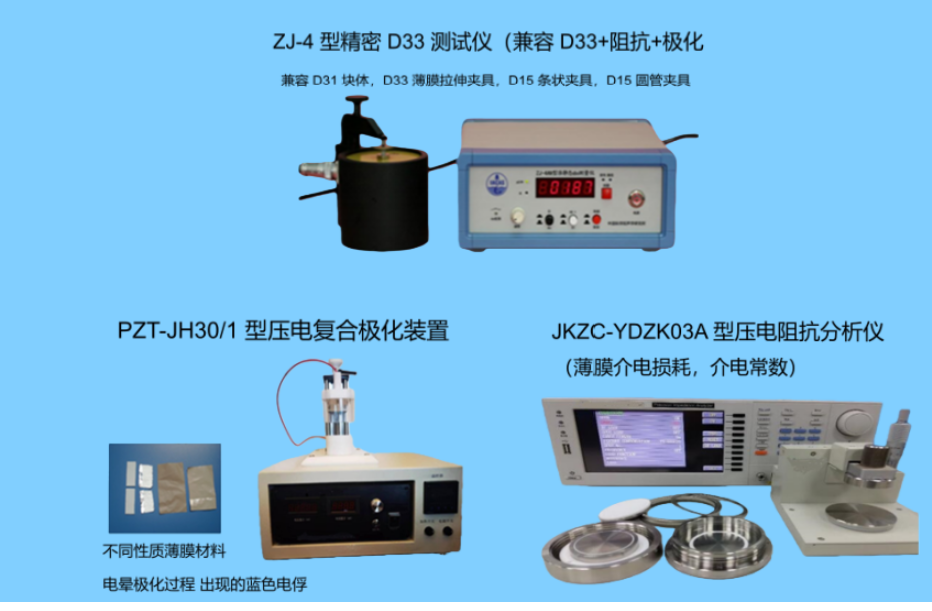

ZJ-4 型压电测试仪（静压电系数d33测量仪）,薄膜PVDF压电系数测试仪
关键词:压电,陶瓷材料,高分子,d33/d15,15圆管夹具

一、产品介绍：

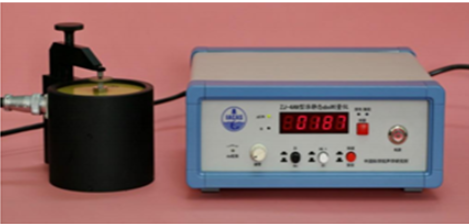

ZJ-4型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料,PVDF薄膜压样品。ZJ-4扩展了D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具,本仪器是从事压电材料及压电元件生产、应用与研究部门的必备仪器。

二、参考标准:
GB3389.4-82《压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试》

GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

GB000?Tj1.1/T3389.4-1982《压电陶瓷材料性能测试方法 柱体纵向长度伸缩振动模式》

GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》

GB/T3389.8-1986《压电陶瓷材料性能测试方法 热释电系数的测试

三、产品主要功能：

测量压电材料的d33常数

测量具有大压电常数的压电陶瓷

测量小压电常数的压电单晶及压电高分子材料

测量任意取向压电单晶以及某些压电器件的等效压电d’33常数

薄膜PVDF压电系数D33测试

D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具四套夹具

四、主要技术指标

d33测量范围：

 ×1挡：  20 至6000pC/N

×0.1挡： 2 至400pC/N。

可以配套PZT-JH10/4/8/12型压电极化装置使用

可以配套ZJ-D33-YP15压电压片机使用
误差：×1挡：±2%±1个数字，当d33在100到4000pC/N；

计量标定标准样尺寸：18mm*0.8mm，老化时间：2-3年（评判压电测试仪准确性能的重要依据之一）

提供压电薄膜标准片：20*20MM

电压保护：独有的放电保护功能

D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具
±5%±1个数字，当d33在10到200pC/N；
×0.1挡：±2%±1个数字，(当d33在10到200pC/N)
±5%±1个数字，当d33在10到20pC/N。
分辨率：   ×1挡：1 pC/N；×0.1挡：0.1 pC/N。
尺寸：施力装置：Φ110×140mm；仪器本体：240×200×80mm。

频率：110HZ

施加力：0.2 N
重量：施力装置：约4公斤；
仪器本体：2公斤。
电源：220伏，50赫，20瓦。
