骄成超声再次采购ZJ-3型精密压电d33测试仪一套（含D15夹具）

骄成超声立于2007年，总部位于上海市闵行区，上海交通大学背景，聚焦新能源、半导体、医疗医美三大战略方向，自主研发、生产、销售超声波设备与整体解决方案。2022年9月成功登陆上交所科创板上市，成为国内工业超声设备第一家上市企业（股票代码：688392）。

 压电材料能够实现机械能和电能之间的相互转换，是重要的智能材料，能被集成到众多的可植入/可穿戴医疗系统（IWMS）中，包括超声传感器、压力传感器和电刺激器等。由于压电材料的独特机电特性，它们在自供电或无线供电的生物电子学中具有重要的应用潜力，可以避免使用常用的容量有限且有毒的化学电池。同时由于具有与生物很好的相容性，可以有望在医学开展应用，推进“材料+医学”发展。

一、产品介绍:

Z1-3型压电测试仪(静压电系数d33测量仪)是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单品及压电高分子材料,PVDF薄膜压样品。21-4扩展了D31块体，D31薄膜拉仲夹具，D15条状夹具，D15圆管夹具,本仪器是从事压电材料及压电元件生产、应用与研究部门的仪器。

二、参考标准:

GB3389.4-82《压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试》

GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

GB000?Tj1.1/T3389.4-1982《压电陶瓷材料性能测试方法 柱体纵向长度仲缩振动模式》

GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》

GB/T3389.8-1986《压电陶瓷材料性能测试方法 热释电系数的测试

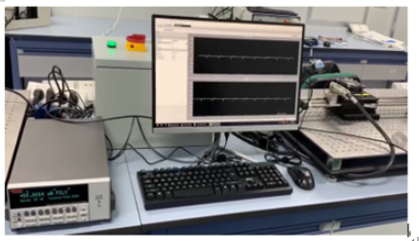

PDMS-100 型压电材料摩擦纳米发电机测试系统

关键词:压电，摩擦，纳米，发电

前言:PDMS-100型压电材料摩控纳米发电机测试系统作为一种能量产生单元，在其内部的电路中，由于摩擦起电效应，两个摩擦电极性不同的摩擦材料薄层之间会发生电荷转移而使得二者之间形成一个电势差;在外部电路中，电子在电势差的驱动下在两个分别粘贴在摩擦电材料层背面的电极之间或者电极与地之间流动，从而来平衡这个电势差。摩擦纳米发电机的动力源既可以是已被人们认识的风力、水力、海浪等大能源，也可以是人的行走、身体的晁动、手的触摸、下落的雨滴等从没被人们注意过的环境随机能源，还可以是车轮的转动、机器的轰鸣等。

可生物降解压电器件在按需瞬态生物学领域占据重要地位。然而，现有的压电生物材料由于难以进行大规模晶体取向排列和压电性较弱等缺点，仍是开发此类器件的阻碍。在此，该团队提出了一种以密度泛函理论为指导，通过超声辅助工艺合成最优取向、自发排列的压电γ-甘氨酸/聚乙烯醇（γ-glycine/PVA）薄膜的新策略。第一性原理计算显示，γ-甘氨酸的负压电效应源于氢键相互作用引起的甘氨酸分子的拉伸和压缩。合成的γ-glycine/PVA薄膜显示出10.4 pC N-1的压电性能和 324*10^-3N-1的超高压电电压系数。该生物薄膜被进一步开发为柔性、生物可吸收、无线压电超声电疗设备（b-WPUE），在临床伤口模型中，b-WPUE能缩短约40%的伤口愈合时间，并能自我降解，为压电生物薄膜工程和瞬态生物电子设备的开发提供了可靠的方法。

一、产品介绍：

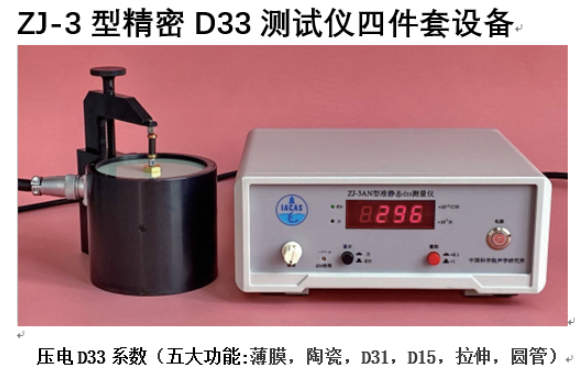

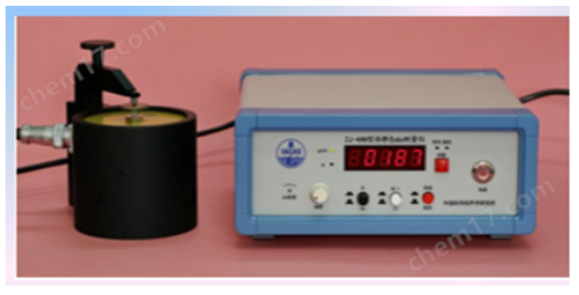

ZJ-3型压电测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，它可用来测量具有大压电常数的压电陶瓷，小压电常数的压电单晶及压电高分子材料,PVDF薄膜压样品。ZJ-4扩展了D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具,本仪器是从事压电材料及压电元件生产、应用与研究部门的仪器。

二、参考标准:

GB3389.4-82《压电陶瓷材料性能测试方法 纵向压电应变常数d33的静态测试》GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

GB000?Tj1.1/T3389.4-1982《压电陶瓷材料性能测试方法 柱体纵向长度伸缩振动模式》

GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》

GB/T3389.8-1986《压电陶瓷材料性能测试方法 热释电系数的测试

三、产品主要功能：

测量压电材料的d33常数

测量具有大压电常数的压电陶瓷

测量小压电常数的压电单晶及压电高分子材料

测量任意取向压电单晶以及某些压电器件的等效压电d’33常数

薄膜PVDF压电系数D33测试

D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具等八套夹具

四、主要技术指标

d33测量范围：

 ×1挡：  20 至2000pC/N 扩展10000PC/N

×0.1挡： 2 至400pC/N。

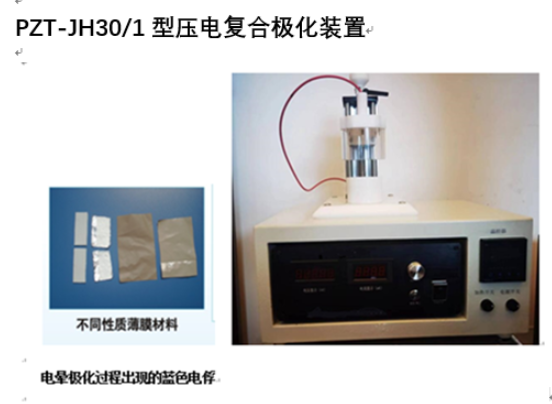

可以配套PZT-JH10/4/8/12型压电极化装置使用

可以配套ZJ-D33-YP15压电压片机使用

误差：×1挡：±2%±1个数字，当d33在100到4000pC/N；

计量标定标准样尺寸：18mm*0.8mm，老化时间：2-3年（评判压电测试仪准确性能的重要依据之一）

提供压电薄膜标准片：20*20MM

电压保护：放电保护功能

D31块体，D31薄膜拉伸夹具，D15条状夹具，D15圆管夹具D31块体夹具，薄膜拉伸夹具（新增功能）,共面电极功能（新增）
±5%±1个数字，当d33在10到200pC/N；
×0.1挡：±2%±1个数字，(当d33在10到200pC/N)
±5%±1个数字，当d33在10到20pC/N。
分辨率： ×1挡：1 pC/N；    ×0.1挡：0.1 pC/N。
尺寸：施力装置：Φ110×140mm；仪器本体：240×200×80mm。
重量：施力装置：约4公斤；
仪器本体：2公斤。
电源：220伏，50赫，20瓦。
